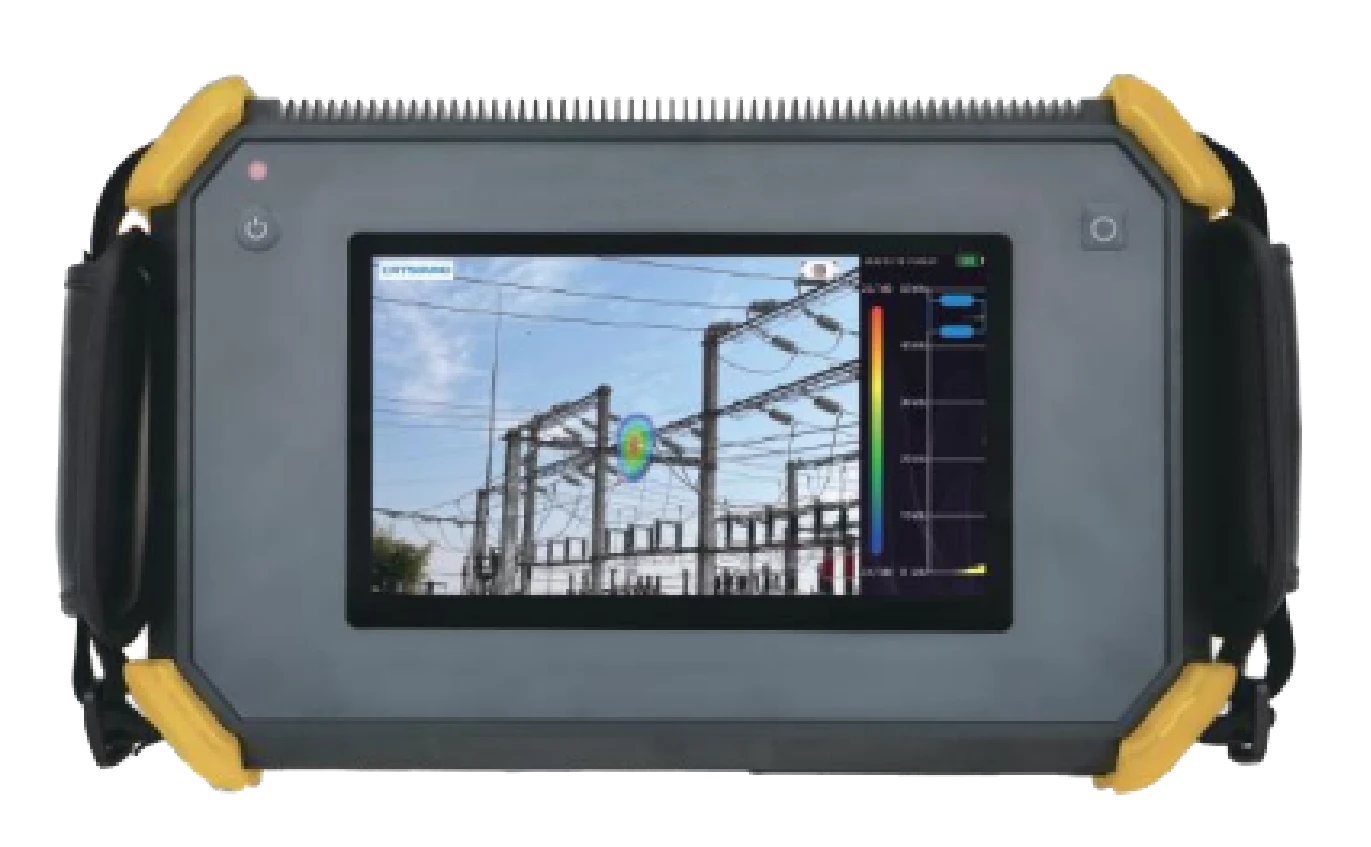

Akustična kamera za snimanje

Zvuk i Imager integriraju funkcije stjecanja, obrade, analize, prikaza i snimanja, a opremljen je litijevom baterijom velikog kapaciteta za postizanje ultra dugog trajanja baterije. Zaslon 7- inča može jasno pogledati grešku, zabilježiti informacije o točki greške na različite načine, poput snimanja fotografija i snimanja videozapisa i prikaz djelomičnog vrsta pražnjenja u stvarnom vremenu. Inspekcijsko osoblje može popraviti točku greške u vremenu u skladu s rezultatima otkrivanja zvuka i slike.

Pošaljite upit

Uvod u proizvod

Pregled proizvoda

Akustični snimak integrira funkcije stjecanja, obrade, analize, prikaza i snimanja, a opremljen je litijevom baterijom velikog kapaciteta za ultra dugotrajno trajanje baterije. Zaslon 7- inča može jasno prikazati greške, fotografirati fotografije, snimiti informacije o točki greške na više načina, kao što je video snimanje i prikazati vrstu djelomičnog pražnjenja u stvarnom vremenu. Alati PC -a također mogu generirati izvješća jednim klikom. Akustični snimak je "alat za otkrivanje djelomičnog pražnjenja" u elektroenergetskoj industriji, koji vam može brzo i precizno pronaći točku djelomične greške isprazme u uređaju za napajanje. Inspekcijsko osoblje može popraviti točku greške u vremenu prema rezultatima otkrivanja akustičkog imagera, čime se učinkovito sprečava oštećenja opreme za napajanje uzrokovano djelomičnim pražnjenjem, ostvarivanjem prediktivnog održavanja i pružanjem jamstva za normalan rad elektroenergetskog sustava.

Kada se dogodi djelomični pražnjenje, točka pražnjenja emitira zvučne valove koji zrače u okolno područje

Softver izvodi različite vrste operacija na zvučnim valovima kako bi dobili akustičnu sliku, a kamera iznosi video sliku.

Promatra rezultate snimanja, zaključava mjesto pražnjenja i procjenjuje karakteristike i intenzitet.

Niz mikrofona bilježi akustični signal, koji sadrži informacije o lokaciji i intenzitetu izvora zvuka, dok kamera snima sliku vidljive svjetlosti.

Akustična slika prekrivena je video snimkom kako bi se stvorila akustična slika u oblaku.

Istaknuti

Najbolji učinak u industriji

Sa 200 mikrofona, propusnosti od 100 kHz i najbržim procesorom u industriji, Cry8124 Canpinpoint manji propuštanje i djelomični ispuštanja na većem udaljenosti od bilo kojeg drugog sustava.

8 inča, 2M piksel zaslon za jasne uvide IntoProblems

Cry8124 zaslon sadrži 2K rezoluciju, 6x digitalzoom i 600 nits za prikaz svjetline za obračunavanje uvjetima polja u punom suncu.

Višestruke komunikacijske metode

Bluetooth i WiFi omogućuju tolokalne uređaje za izravni prijenos podataka.

4 Uladi senzora LEPE omogućuju širi raspon aplikacija

Do 4 LEPE senzora (akcelerometri, mikrofoni itd.) I toplinska kamera mogu se dodati u sustav koji omogućava otkrivanje kompleksa i omogućava FutureExPansion.

Do 10 sati rada

Jedna punjiva Li-ion baterija osigurava do 5 sati kontinuiranog rada. Cry8124 ComesStandard s 2 baterije, nudeći ukupno vrijeme trajanja do 10 sati.

Ergonomski dizajn i rad

S težinom od samo 3 kilograma (1,4 kg), Cry8124 sadrži stisak oblikovanog arubber za siguran, jednoručni rad.

Principi akustičnog snimanja

Tehnologija akustične slike koristi mikrofonsku matricu za skeniranje i primanje prostornih zvučnih valova, određivanje lokacije izvora zvuka prema faznoj razlici zvučnih valova, a zatim na zaslonu nadmašuje optičke podatke kako bi se dobila "akustična slika" na ekranu, koristeći boju slike da bi se naznačila jači zvuka.

product-717-302

PRPD inteligentno prepoznavanje

PRPD (PhasereSolvedPartial Ispust): Djelomični pražnjenje na fazi znači da se svaki djelomični impuls pražnjenja s faznom oznakom prikazuje u skladu s fazom. Različite vrste ispuštanja pokazat će različite karakteristike u PRPD spektru. Na temelju PRPD spektra, audio i video instrument CRY2622 dodao je funkciju prepoznavanja djelomičnog djelomičnog pražnjenja, koja može prikazati djelomični tip pražnjenja u stvarnom vremenu tijekom postupka inspekcije, omogućavajući svakom kupcu da postane majstor djelomične dijagnoze grešaka.
